【大島丸代船建造 プロジェクト】第16回

みなさんこんにちは。
キャプテン、7月11日に船台への搭載が始まったのですよね。

いよいよ、船の形になってくるね。

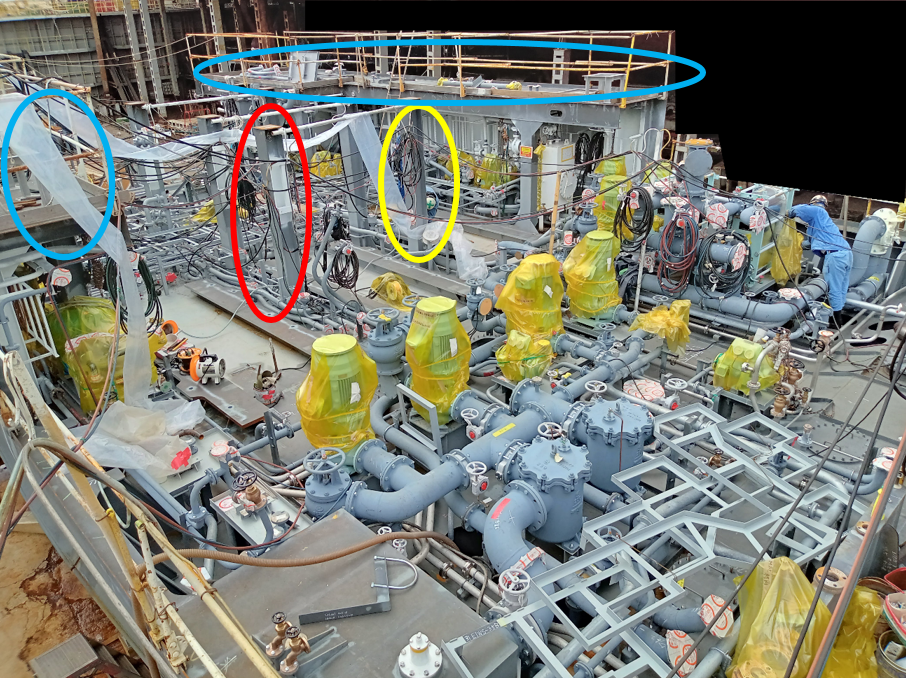

下の写真が、7月15日における船台の様子だ。

これはどこの部分ですか？

エンジンルームの船首方向から、船尾方向を見たところだ。

既にいろいろな装置がついていますね。

エンジンや推進電動機はまだ搭載されていないけれども、補機類（黄色いビニールを被せられたポンプ等）がどんどん設置されている様子がわかるね。
これを先行艤装と呼ぶ造船所が多いよ。

う～ん、まだどんなふうになるのか想像がつきません。

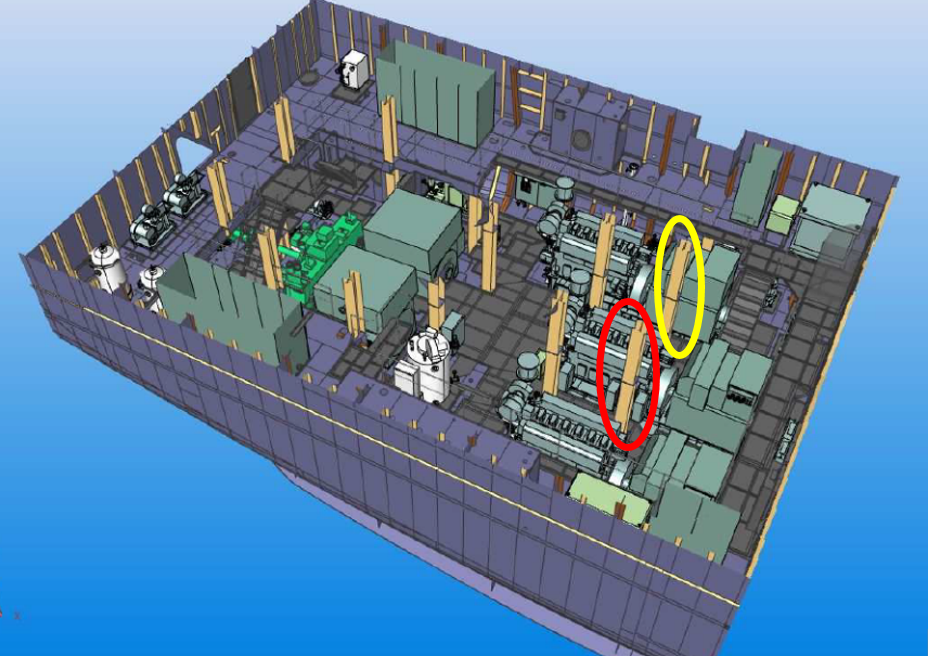

イメージしやすいように、エンジンルームのCGと対比してみようか。
赤枠と黄枠の柱を目印にするとわかりやすいだろう。
柱を挟んで、前回説明した発電機が3台搭載される。

なんだか、現船に比べてエンジンが小さく見えますね。

主機がなくなって主発電機になったから、機器そのものの大きさは小さくなっているけど、それよりもエンジンルームの容積が大きくなったから、そう見えるのだろうね。

中央部に柱がありますが、両舷（船の両側のこと）に壁（青枠）があって、通路のように見えます。そこが天井になるように思えません。

またまた、良い所に気がついたね。
エンジンルームの全周に中段を設けて、発電機や電動推進機を見下ろすことができる構造としているんだ。だから、下段には十分な高さが確保されている。

実は、若潮丸で見たことがありました。

（苦笑）なんだ、知っていたのか。

でも、いろんな装置があって複雑を極めていますよね。どうやって配置をきめていったのでしょうか？

基本的には３D図面などを使って確認している。それに加えて近年では、VRを使った検証も行っている。

こんなところでもVRを使うのですね。

いうまでもなく VRを使うことで実態を掴みやすいから、安全な通路幅や機器の操作しやすい位置を決定したんだよ。

VRはゲームばかりじゃなくて、こんなところでも役に立つのですね。

代船は新しい装置ばかりでなく、新しい技術も積極的に取り入れながら建造を進めているよ。

バーチャルではなくって、リアルな大島丸に期待しかありません。
